Xtar VC4
- Kompletné špecifikácie
- Parametre
- Hodnotenie 0
- Komentáre 0
- Xtar VC4Momentálne nedostupné26,38 €/ ks21,45 € bez DPH
Univerzálna procesorová nabíjačka pre NiMH a Li-ion batérie vo veľkostiach AA, AAA, R14, R20, 14500, 14650, 16340, 17500.17670, 18350, 18500, 186050, 187170, 187170, 18706,02070 25 500, 26650
Trojstupňový spôsob nabíjania Li-ion TC/CC/CV
Štyri nezávislé nabíjacie kanály
LCD
Reaktivácia hlboko vybitých článkov a 0V článkov
Meranie kapacity článkov
Nabíjací prúd pre 1-2 dobíjacie batérie: Max 2x 1A (iba 2 krajné kanály)
Nabíjanie prúd pre 3-4 dobíjacie batérie: Max 4x 0,5 A
Nabíjacie napätie: Li-ion 4, 2V
Napájanie cez USB-bez napájacieho zdroja
Ochrana: Tepelná, skratová, pred spätným vložením batérie
Xtar VC4
Li-Ion a Ni-MH batérie vo veľkostiach 18650, AA, AAA a iné
• Nabíjanie Ni-MH akumulátorov metódou CC • Štyri nezávislé nabíjacie kanály Max. Nabíjací prúd 1A • LCD displej pre linkové napätie a nabíjací prúd • Informuje o použitom prúde na nabíjanie-možnosť zmerať kapacitu článku (chyba merania ± 5%) • Napájanie akoukoľvek USB nabíjačkou s USB portom alebo z počítača USB zásuvka • Funkcia reaktivácie hlboko vybitých článkov • Ochrana: Skratová, tepelná, prepólovanie |
VC4 je profesionálny nakladač procesorov s trojstupňovým nabíjacím procesom TC/CC/CV a LCD displejom. Nabíja 1-4 Li-ion 3,6/3, 7V a Ni-MH články s ľubovoľnou kapacitou vo veľkostiach AAA/R03, AA/R6, 10440, 14500, 14650, 16340, 17500, 17670, 183050, 1850, 1850 18700. V dvoch krajných kanáloch je možné nabíjať batérie vo veľkostiach R14, R20, 20700, 21700, 22650, 25500, 26650, 32650.

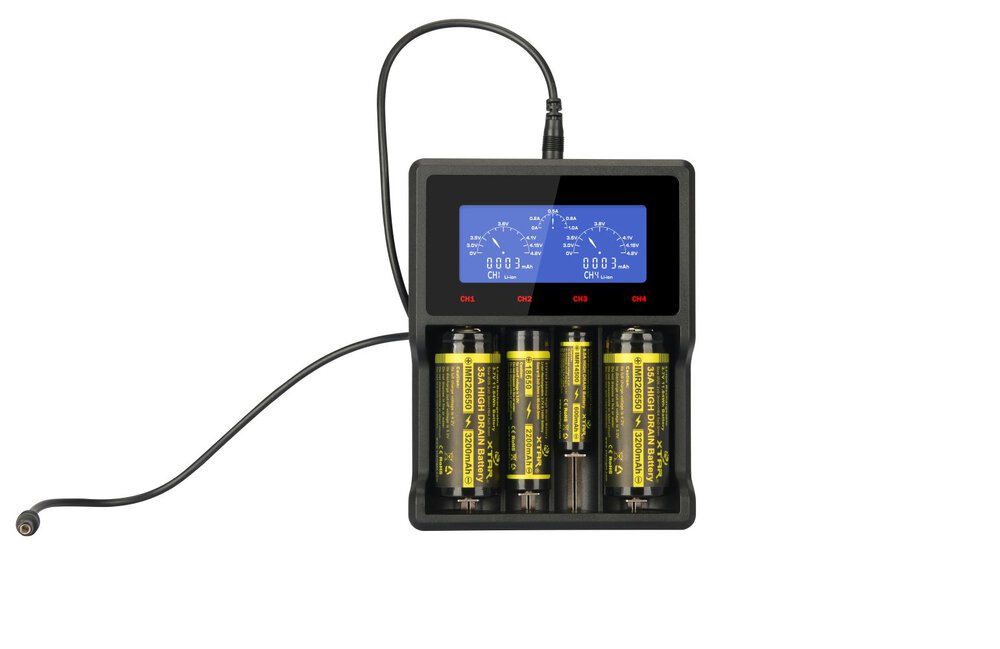

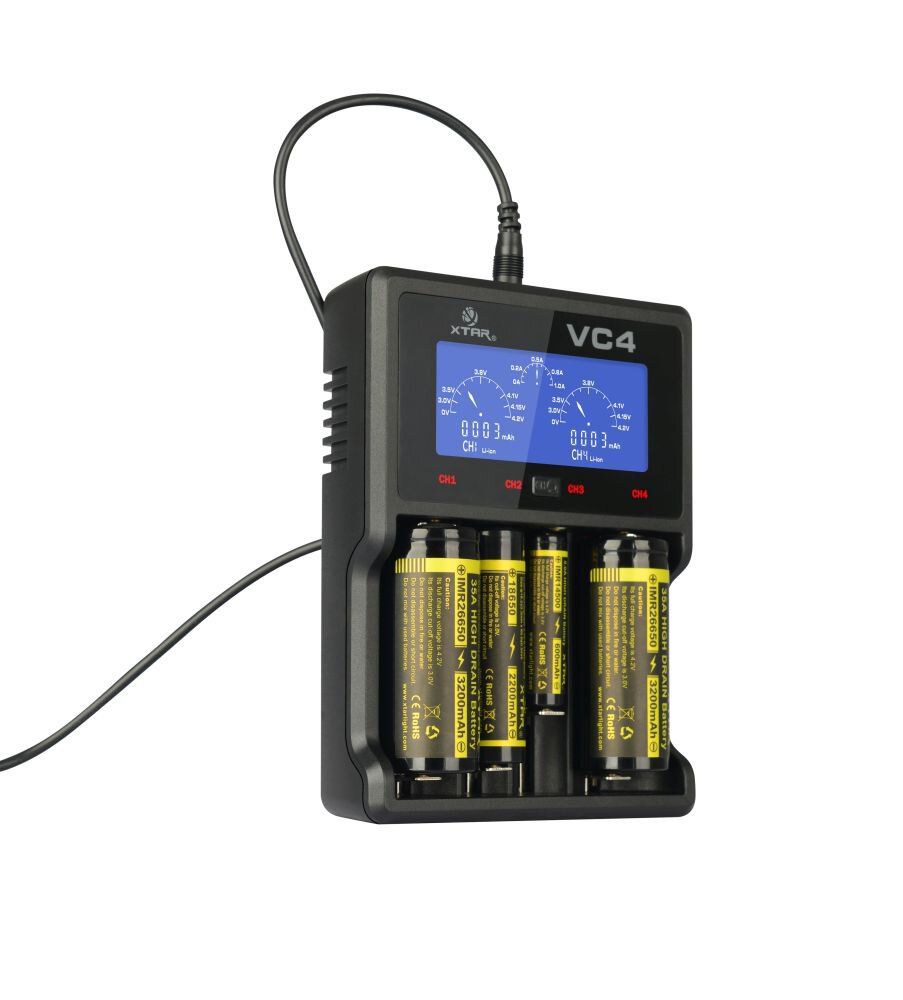

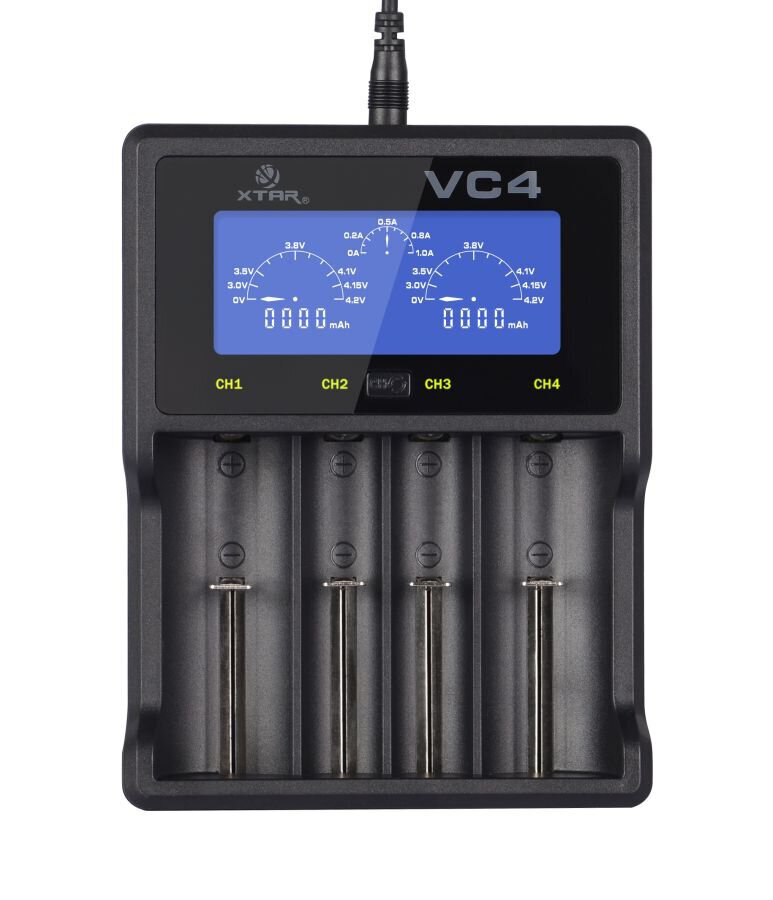

Xtar VC4LED podsvietený LCD displej sleduje prevádzkový stav nabíjačky: nabíjacie napätie batérie, nabíjací prúd, záťaž používanú na nabíjanie článkov, signalizuje chyby a informuje o ukončení nabíjania. Súčasne sa zobrazí aktuálny prevádzkový stav pre dva kanály. Prepínanie medzi ďalšími dvoma kanálmi je možné pomocou tlačidla CH na kryte nabíjačky. Informácie o použitom zaťažení možno použiť na meranie kapacity batérií. Ak chcete zmerať kapacitu batérie, musíte ju vybiť na príslušnú medznú úroveň napätia (zvyčajne 2,5V pre Li-ion, 0,9V pre Ni-MH) a vložiť do nabíjačky VC4. Po dokončení nabíjania si môžete prečítať hodnotu nabitia použitého na nabitie batérie.Toto bude vždy hodnota o 3-5% vyššia ako skutočná kapacita batérie. Vzhľadom na to, že proces nabíjania batérií nie je nikdy 100% efektívny, tzn. Na nabitie batérie je potrebná o niečo väčšia záťaž, než je skutočná kapacita článku.
Maximálny nabíjací prúd je 1A a je k dispozícii len pre dva krajné kanály a len vtedy, keď sa nepoužívajú stredné kanály. Batérie v stredných kanáloch sú vždy zaťažené prúdom 0,5A. Pri nabíjaní 3 alebo 4 batérií nabíja VC4 všetky batérie prúdom 0,5A.
Aký je spôsob nabíjania TC/CC/CV? Ide o trojkrokový proces nabíjania lítium-iónových článkov na udržanie článku v dobrom stave nabíjaním správnym prúdom v každej fáze a dokončením procesu nabíjania v správnom momente.
Rôzne fázy procesu TC/CC/CV sú:
• Fáza TC: Články vybité pod 2,9 V sú „prebudené“ na nižšie prúdy.
• CC fáza: Pri dosiahnutí 2,9V je článok zaťažený konštantným prúdom 0,1A až 1A (v závislosti od použitého zdroja energie a počtu nabitých batérií).
• CV fáza: Keď je článok už takmer nabitý, nabíjačka prepne na klesajúci prúd, kým nedosiahne napätie 4,2V na článku. Po dosiahnutí 4,2 V je proces nabíjania dokončený - batéria je plne nabitá.
Keď sa nabité batérie nechajú v nabíjačke, podstúpia proces prirodzeného samovybíjania. Nabíjanie lítium-iónovej batérie sa obnoví, keď napätie batérie klesne pod hodnotu
3,9V. V prípade dobíjacích batérií Ni-MH sa nabíjanie neobnoví poklesom napätia v dôsledku samovybíjania.
Nabíjačka Xtar VC4 má funkciu reaktivácie hlboko vybitých článkov a článkov s napätím 0 V. Mnohé nabíjačky na trhu nie sú schopné takéto batérie nabíjať. Tu s pomocou prichádza nabíjačka Xtar VC4 , ktorá v mnohých prípadoch umožňuje „zachrániť“ takéto články. Stačí vložiť hlboko vybitú batériu do nabíjačky VC4, pretože pri bežnom nabíjaní nabíjačka deteguje nezaťažený článok a pokúsi sa ho znovu aktivovať.Pozor! Bunky vyložené pod určitú úroveň sú nevratné a reaktivácia nemusí byť možná. Je potrebné sa vyhnúť nadmernému vybíjaniu Li-ion a Ni-MH batérií – môže to viesť k výraznému zníženiu ich životnosti a kapacity alebo k ich celkovej poruche.

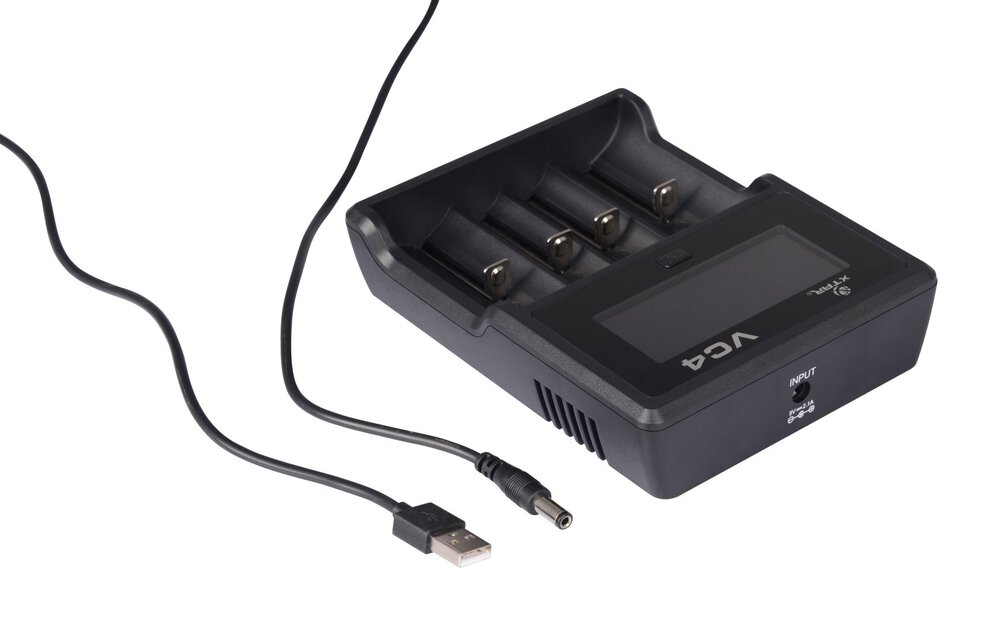

Súčasťou nabíjačky Xtar VC4 je kábel USB. Napájací zdroj nie je súčasťou sady. Na napájanie nabíjačky stačí akákoľvek nabíjačka napríklad s USB káblom. Telefón alebo USB port alebo počítač s voľným USB konektorom. Odporúčaný výkon USB napájacieho adaptéra je 2,1A (2100mA). Je možné použiť slabší zdroj, VC4 prispôsobí nabíjací prúd zdroju energie.
| Výrobca | Xtar |
| Model nabíjačky | VC4 |
| Podporované typy batérií | 1-4 dobíjacie Li-Ion 3,6 batérie-3, 7V, zabezpečené a nechránené 1-4 dobíjacie Ni-MH batérie |
| Podporované veľkosti batérií | AAA, AA, R14, R20, 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 20700, 223560, 022650, 022650, 023605 50 R14, R20, 20700, 21700, 22650, 25500, 26650 -len v dvoch krajných kanáloch (1 a 4) |
| Maximálna dĺžka batérie | 71 mm |
| Spôsob nabíjania | Li-ion-procesorom riadený TC/CC/CV NiMH-riadený procesor CC |
| Nabíjanie | 1-2 dobíjacie batérie umiestnené v krajných kanáloch (1 a 4)-Max 1000mA ± 80mA 3-4 dobíjacie batérie alebo 1-2 batérie umiestnené v centrálnych kanáloch (2 a 3)-Max 500mA ± 50mA |
| Koncové napätie Li-Ion nabíjanie | 4, 2V ± 0,05V |
| Prúd Li-ion zakončení | < 80 mA |
| Funkcie LCD displeja | Indikácie prúdu: Prevádzka/stav nabíjania Nabíjanie Napätie batérie Záťaž používaná na nabíjanie článkov |
| Doplnkové funkcie | Reaktivácia hlboko vybitých článkov a článkov 0V Meranie kapacity článkov (presnosť ± 5%) |
